  КИА для ККМ Касби-02

Версия для печати

В данном материале представлено краткое описание комплекта испытательной аппаратуры для контрольно-кассовых машин модельного ряда "Касби-02".

По вопросам приобретения и обновления КИА для Касби-02 обращайтесь к Генеральному поставщику ККМ - ФГУП "КЗТА"

Состав комплекта поставки «КИА ККМ Касби-02Ф и Касби-02К»


  1. Кабель ПК – пробник УЯИД.685611.202
  2. Стенд диагностики БУ ККМ «Касби-02» (логический пробник/формирователь)
  3. Тестовый процессор AT89C52 c программой tcpuk2.hex на переходной колодке
  4. Сервисное программное обеспечение для ремонта и диагностики
  5. * Программатор «VT prog SPI»
  6. * Переходник «Пробник - VT prog SPI»
  7. * Переходник «VT prog SPI - БУ»

*- добавлено для версии КИА 2.0. Программное обеспечение обновляется до версии 2.0 бесплатно.

Схема подключения для блоков управления на платах 758729.123, 758729.148 LIT.- LIT.2, 758729.148 LIT.3, 758729.174 LIT. :

Схема подключения для блоков управления на плате 758729.276:


Программное обеспечение.

Программа предназначена для проверки и диагностики блоков управления (печатные платы 758729.123, 758729.148 LIT.- LIT.2, 758729.148 LIT.3, 758729.174 LIT. 758729.276) и внешних индикаторов кассовых аппаратов «Касби-02Ф» и «Касби-02К».


Состав функций программного обеспечения:

  • тест шин контроллера;
  • тест ПЗУ;
  • тест ОЗУ;
  • тест таймера;
  • тест РПЗУ;
  • тест РПЗУ (24С256);
  • тест ФП;
  • тест ППИ (82С55);
  • тест индикатора кассира;
  • тест индикатора покупателя;
  • тест звука;
  • тест клавиатуры;
  • тест периферии;
  • восстановление ПО контроллера;
  • сканирование шин адреса/данных;
  • сканирование шины управления;
  • сканирование регистра;
  • сканирование дешифратора;
  • сканирование ППИ;
  • формирование импульса записи ФП;
  • диагностика по типам неисправностей;
  • устройство контроля сигналов;
  • проверка логического пробника;
  • сохранение данных ФП в файле;
  • сохранение данных РПЗУ в файле;
  • восстановление данных РПЗУ из файла;
  • очистка РПЗУ;
  • обновление ПО кассы;
  • верификация ПО кассы.

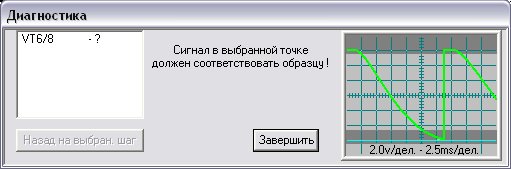

Несколько примеров работы с пробником и осциллографом.
